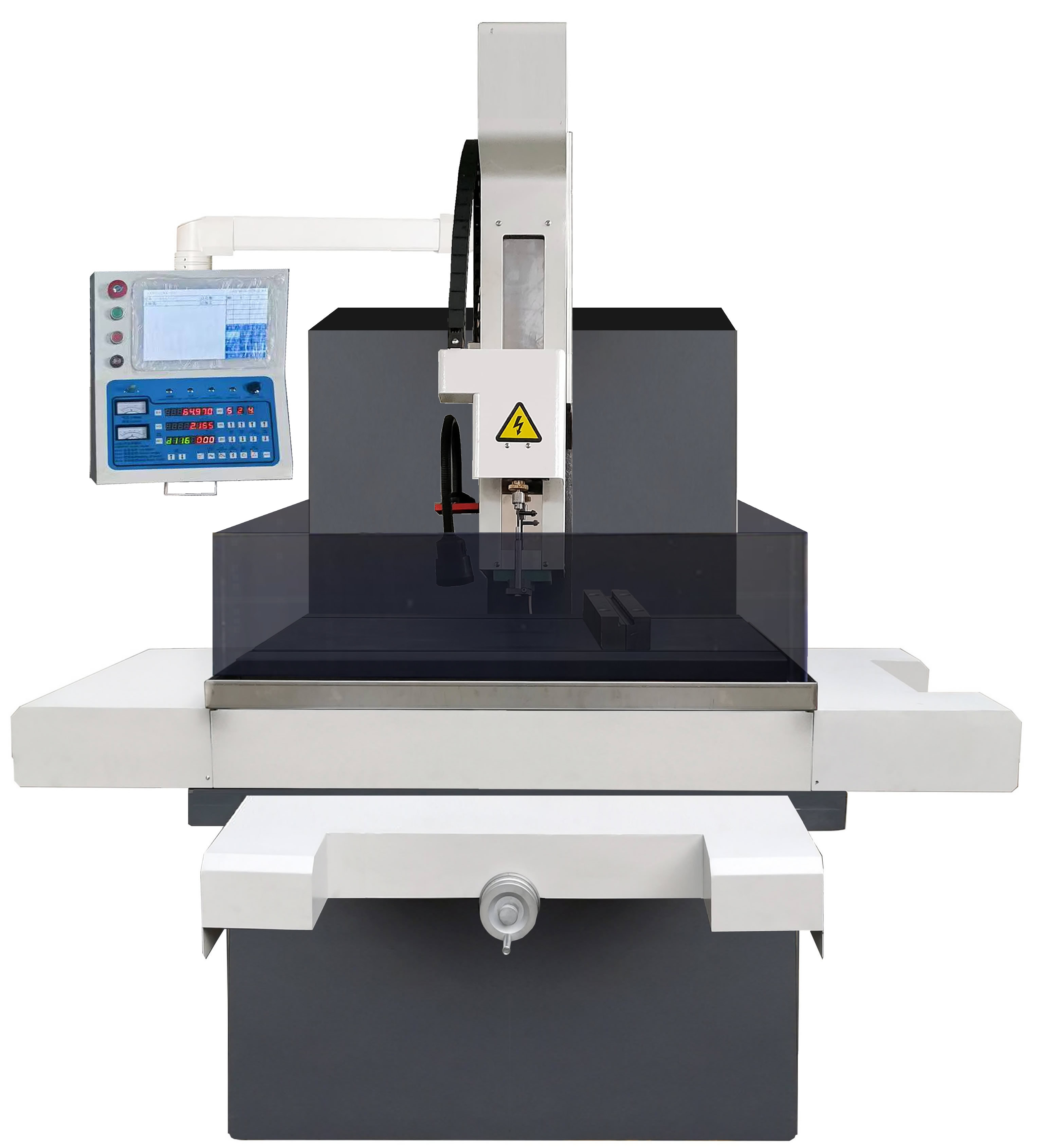

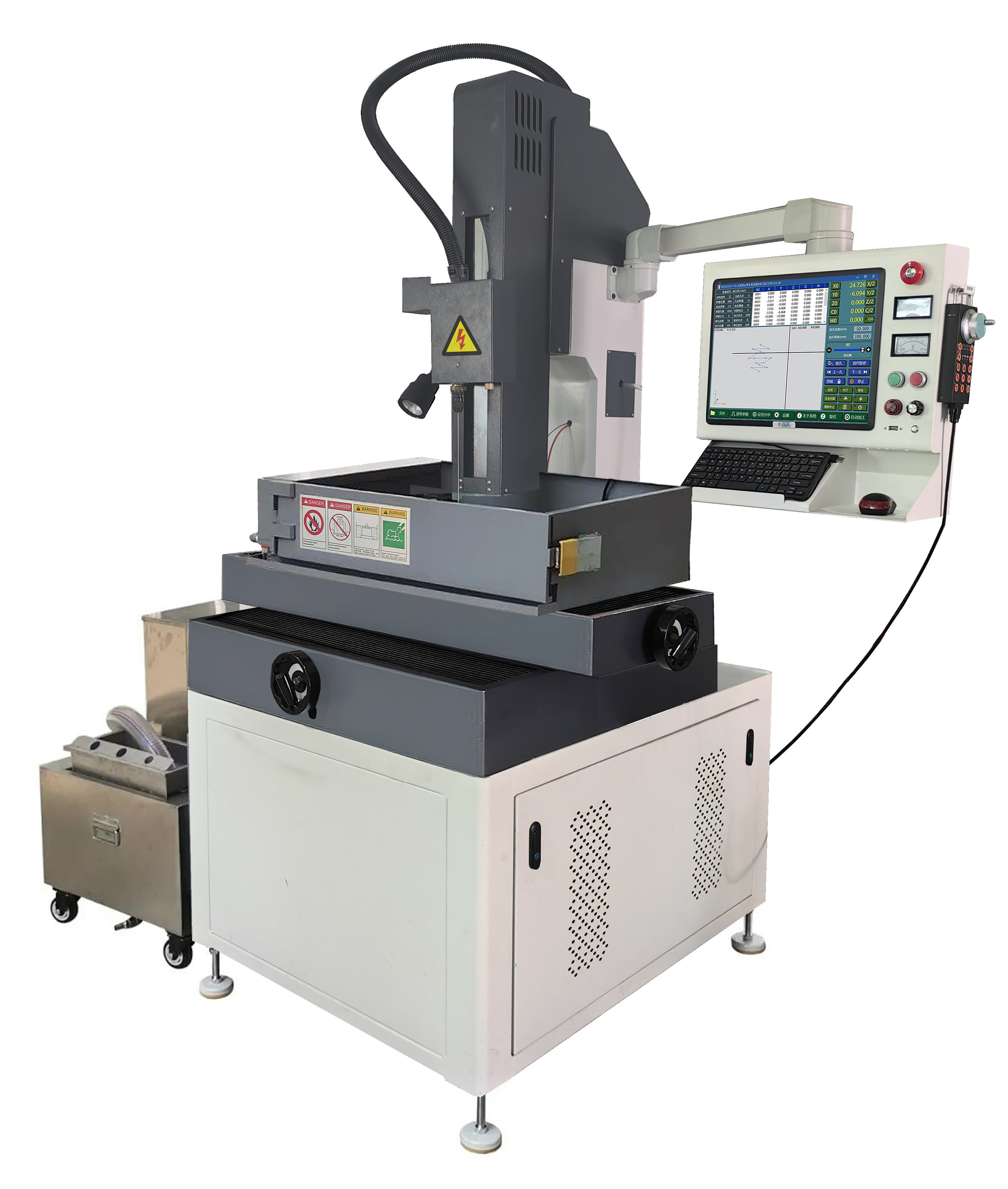

一、機械參數
項目 | 參數 | ||||
機床型號 | DK703-430 | DK703-450 | DK703-640 | DK703-855 | DK703-1060 |
電極直徑 | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm |
工作液槽尺寸（長×寬×高） | 680×450×40mm | 710×470×40mm | 850×470×40mm | 1300×820×300mm | 1500×920×300mm |
工作臺面尺寸（長×寬） | 450×380mm | 500×400mm | 600×400mm | 1000×650mm | 1200×800mm |
工作臺XY軸行程 | 400×300mm | 450×350mm | 600×400mm | 800×550mm | 1000×600mm |
Z軸伺服行程 | 320mm | 320mm | 320mm | 400mm | 400mm |
Z軸輔助行程 | 300mm | 300mm | 300mm | 350mm | 350mm |
工作臺到導向器最小/最大距離 | 50-350nm | 50-450nm | |||
最長電極長度 | 500mm | ||||
旋轉頭(C軸)轉速 | 20-120rpm | ||||
各軸運動方式 | X、Y、Z軸伺服控制 | ||||
Z軸驅動方式 | 混合伺服 | ||||
加工液過濾方式 | 線隙式 | ||||
工作液桶容量 | 50 Liters | ||||
過濾水箱（選配） | 80L | ||||
最大工件重量 | 300kg | 300kg | 300kg | 650kg | 800kg |
機器重量 | 510kg | 530kg | 580kg | 530kg | 580kg |
機床外觀尺寸 | 1120×1200×2000mm | 1220×1200×2000mm | 1420×1260×2000mm | 2100×1650×2100mm | 2250×1850×2100mm |
二、控制系統
序號 | 項目 | 說明 |
1 | 顯示屏幕 | 15”液晶屏（TFT-LCD） |
2 | NC 控制軸 | 三軸三聯動 |
3 | 控制方式 | 光柵閉環控制 |
4 | 坐標模式 | 相對/絕對坐標 |
5 | 輸入方式 | 觸摸屏，鍵盤鼠標，Ｕ盤，RS-232 |
6 | 各軸分辯率 | 1μm |
7 | 最小驅動單位 | 1μm |
8 | 工作液過濾方式 | 淺隙式 |
9 | 電極消耗比 | <0.5:1 |
10 | 最小設定尺寸/最大設定尺寸 | 0.001mm/±999.999mm |
11 | 標準電源 | 380V±10%/50Hz/4.5KVA |
12 | 環境條件 | 15-30℃/40-80% |
13 | 水泵 | 額定工作壓力為7MPA，流量2.1-2.5L/MIN, ,功率0.37-0.5KW. |
14 | 氣泵 |
三、數控系統主要功能
序號 | 功能 | 簡要說明 |
1 | 操作系統 | 安卓或Windows系統可選 |
2 | ES 文件瀏覽器 | 可查看加工圖紙和簡單操作 |
3 | 文件讀入 | 直接讀入CAD之DXF文件 |
4 | 直徑范圍設定 | 選擇直徑范圍的孔，直徑之外的孔將過濾掉。 |
5 | 分批加工設定 | 按照不同直徑的圓，分批進行加工。 |
6 | 排列模式 | 可選擇系統提示圖對應排列模式 |
7 | 排列方向 | 可選按排列模式箭頭正方向或按箭頭反方向。 |
8 | 編輯功能 | 圖形放大、縮小、刪除、插入、移動、修改孔的坐標值。 |
9 | 加工方式 | 可直接對工件的斜面、曲面進行放電鉆孔加工。 |
10 | 加工能力 | 孔徑￠0.3～￠3.0mm，最大深徑比300:1。 |
11 | 一鍵加工 | 一鍵開啟加工功能。 |
12 | 跳步功能 | 輸入坐標位置可直接跳到指定的某一個位置。 |
13 | 定深功能 | 電極接觸工件自動清零，加工到設定深度自動回退至所設高度。 |
14 | 穿透功能 | 完全穿透加工，確保出入口一致。 |
15 | 分中功能 | 塊外分中，孔內分中。 |
16 | 定端面功能 | 碰邊定位。 |
17 | 工藝軟體資料庫 | 提供不同孔徑電極材料對應的放電加工工藝資料庫。 |
18 | 參數恢復 | 參數數據庫可供修改，修改后也可恢復出廠參數。 |
19 | 分段放電 | 可設定不同深度段的放電參數。 |
20 | 空走仿真延時 | 可設定空走仿真延遲的時間 |
21 | 換管孔數提示 | 用來提示換銅管，每加工到設定孔數時暫停打孔，等待換銅管。 |
22 | 攝像頭識別 | 可選擇是否開啟Al識別功能。 |
23 | 補償系數 | 補償系數設置。 |
24 | 檢測杄靈敏度 | 可設定打穿檢測的靈敏度。 |
25 | 定深抬升速度 | 定深完成打孔后往上抬的速度。 |
26 | 反極性深度 | 入孔的前進行反極性加工，消除銅管尖端， |
27 | 手輪速度 | 電子手輪搖動時移軸的速度。 |
28 | 通信端口連接方式 | 可選自動連接或手動連接。 |
29 | 線性補償 | 線性補償真實值，修補機械誤差。 |
30 | 系統語言 | 多國語言可選。 |
31 | 數字采樣 | 每隔一段時間系統自動采樣一次，實現細電極高效穩定加工。 |
32 | 自適應伺服跟蹤 | 據加工狀態 系統實時更新加工參數。 |
33 | 高速加工 | 高速放電功能。 |
34 | Z軸雙速模式 | 回退快速模式，升降速度比加工速度快一倍。 |
35 | 關加工自動回工件面 | 停止加工，電極自動回到工件表面 |
四、機械結構及性能
序號 | 功能 | 簡要說明 |
1 | 基座結構 | 采用經典一體化結構設計，電器安裝于基座內，占地面積小。 |
2 | 工作臺 | 灰口鑄鐵，經退火及時效處理，確保機械精度的恒久不變。 |
3 | 立柱結構 | C型結構立柱，確保工作穩定性。 |
4 | 運動導軌 | XYZ軸采用精密直線導軌，保證機床的快速響應度和精度。 |
5 | 運動絲桿 | 采用精密滾珠絲桿，提高了機床的定位和重復定位精度。 |
7 | 工作臺移動 | 手動無阻傳動。 |
8 | 電極軸驅動方式 | 采用混合伺服驅動，實現快速升降，效率大幅度提高。 |
9 | 電極旋轉頭 | 鎢鋼耐磨旋轉頭，多重防水結構。 |
10 | 電極夾頭 | 快速自鎖夾頭與旋轉頭采用錐套連接，可保證夾頭旋轉同心度 |
11 | 工作水槽 | 不銹鋼工作液槽，不生銹。 |
12 | 工作臺面 | 精密花崗石工作臺面，不變形，精度高 |
13 | 潤滑系統 | 集中潤滑運動絲杠及線軌，提高機床使用壽命。 |
14 | 設備標準 | 設備符合最新國家標準（GB/T 23480.1-2009）的各項技術指標和精度要求 |
五、主要用途
序號 | 項目 | 簡要說明 |
1 | 主要用途 | 加工不銹鋼、淬火鋼、硬質合金、銅、鋁等導電材料工件上的深小孔。取斷鉆頭、絲錐，而不會損壞原孔或螺紋。 |
2 | 適用范圍 | 線切割工件的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔、靜壓軸承節流孔等。 |
