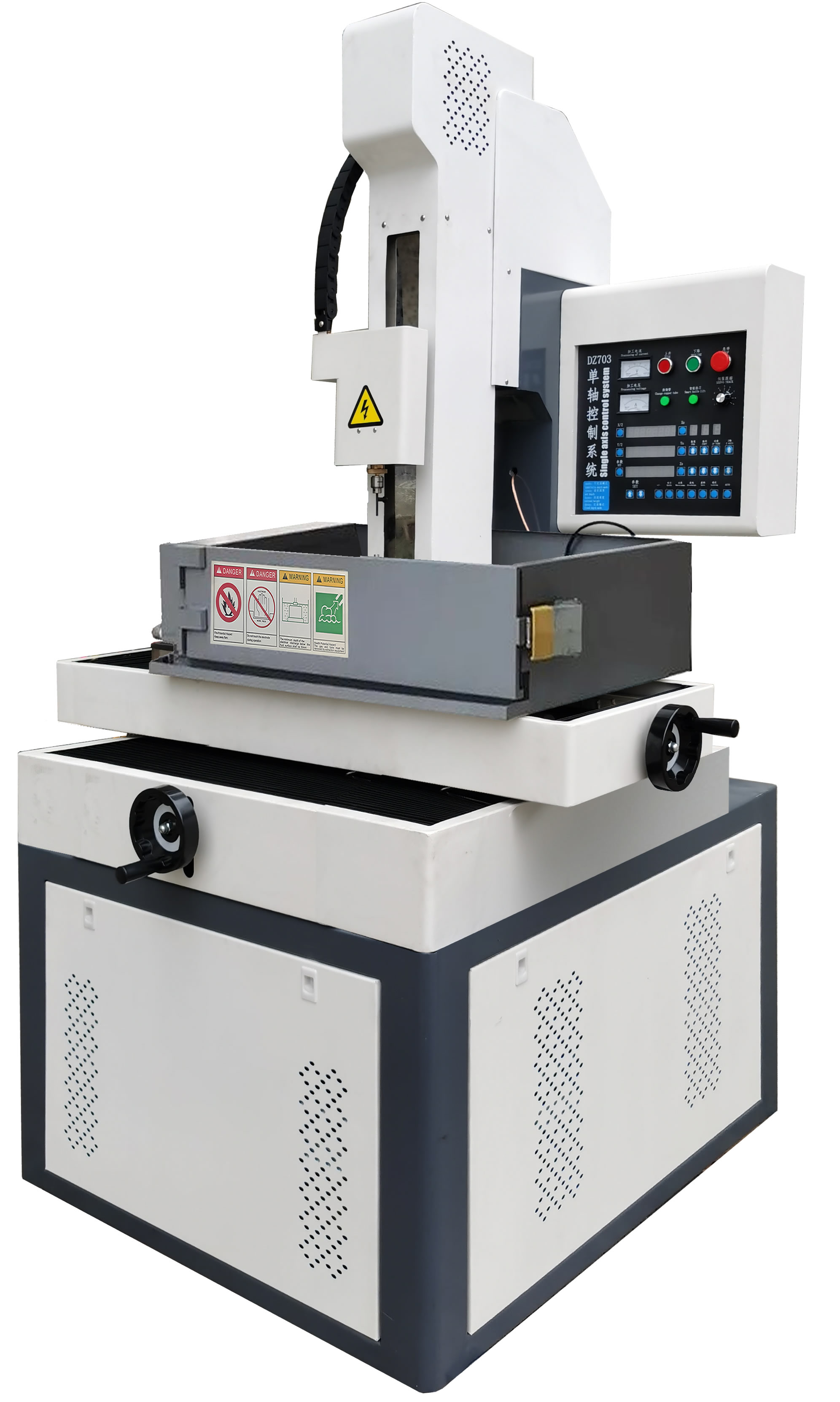

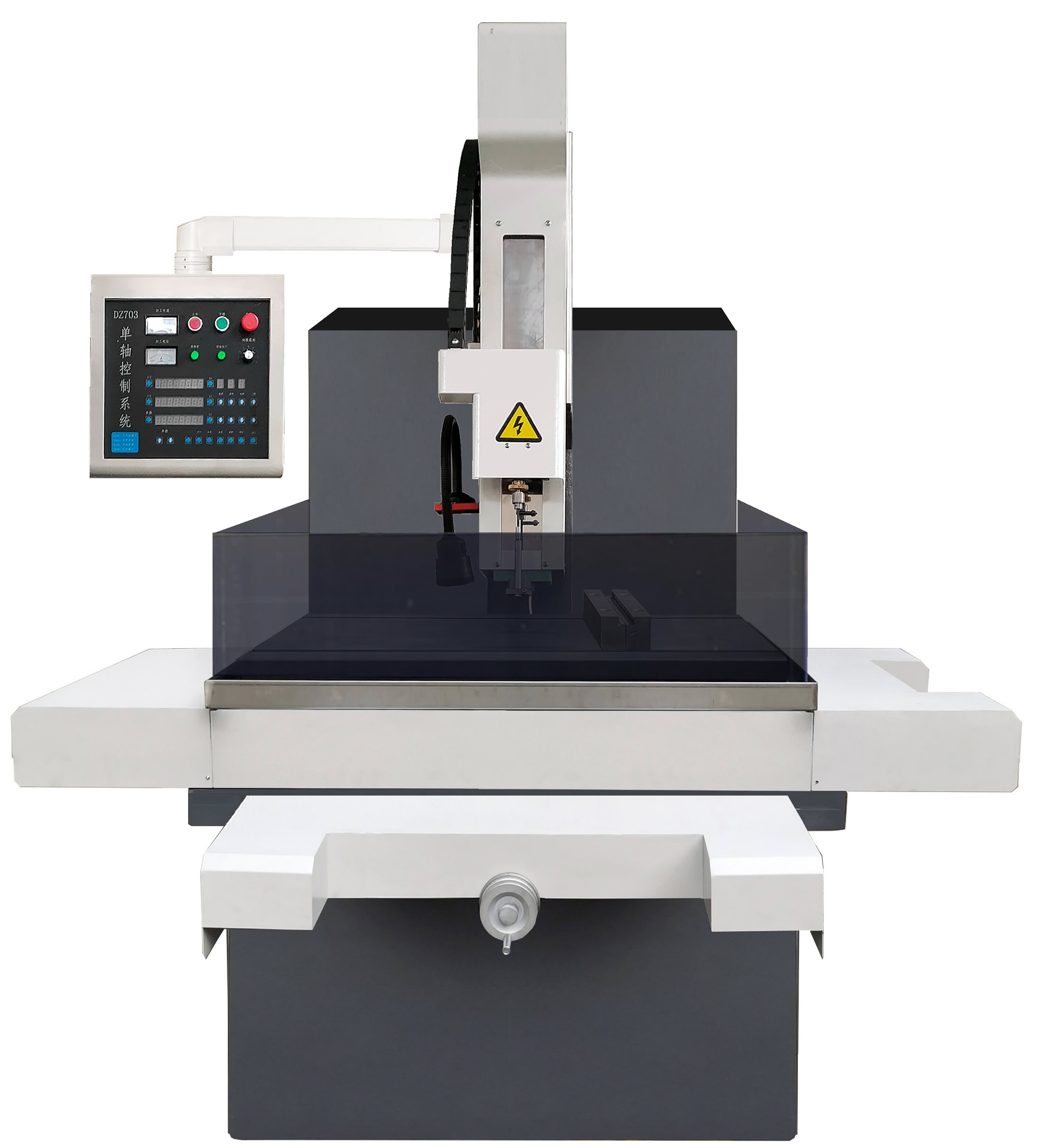

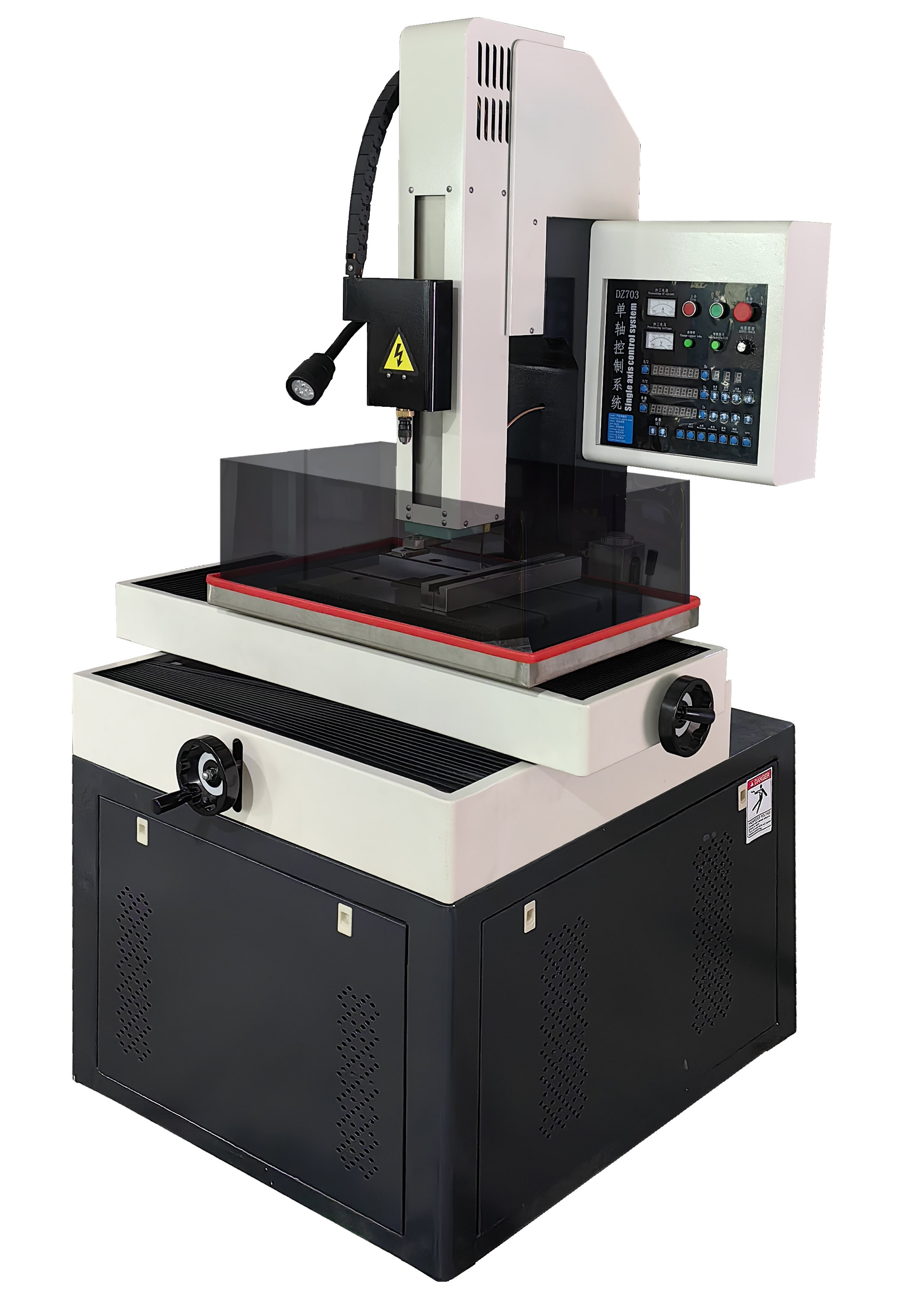

電火花高速穿孔機
發布時間：2019-03-15瀏覽次數：554
電火花穿孔機概述
電火花細孔放電機，其工作原理是利用連續上下垂直運動動的細金屬銅管（稱為電極管）作電極，對工件進行脈沖火花放電蝕除金屬成型。電極管是空心銅棒，工作液（水或打孔液）從銅棒孔中間的細孔穿過，起冷卻和排屑作用。由于液體加工時要通過銅管小孔，加工微孔可能堵塞銅管，所以小于0.3mm以下的細孔使用電磁式氣動增壓泵，加工中銅管電極不易被堵塞，可加工更精密的小孔！大于0.3mm孔徑使用液體增壓水泵。廣泛使用在精密模具加工中，一般被當作電火花線切割機床的配套設備，用于電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。 穿孔機根據控制方式分為單軸控制和三軸數控及多軸數控等。機械特點
（1）采用經典一體化設計，在設計過程中通過有限元分析使結構更加合理。具有造型美觀、結構新穎、性能優越，極具現代化工業氣息。操作系統性能全面優化提升，簡化操作步驟，更方便快捷等特點；
（2）機床三軸進給方向采用精密直線導軌，降低摩擦系數，使機臺能長時間保持精度，從而提升機床的使用壽命和性能；
（3）主軸采用雙速控制模式，使回退速度比加工速度快一倍，加工時緊密跟蹤，實現細電極高效穩定加工；
（4）電極旋轉采用同步帶傳動式旋轉頭，鎢鋼耐磨片及多重防水結構，體積小、噪音低；
（5）精密花崗石工作臺面，不銹鋼工作液槽，不變形，不生銹，便于保養；
（6）直接使用自來水作工作液，成本低，無污染，無公害，符合環保要求；
（7）工作臺采用亞克力透明防護罩，便于加工中觀察；
（8）采用集中潤滑系統，使操作更加方便，確保絲杠及線軌潤滑部件的常潤性，大幅提升機械使用壽命；
（9）采用高壓水泵，工作噪音低,使用壽命長，使加工更穩定；
（10）一次可裝夾500mm電極， 減少更換次數，節約時間成本；
系統特點
（1）能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料；
（2）能加工孔徑￠0.3～￠3.0,最大深徑比能達300:1以上；
（3）能直接從不規則形狀的球面，斜面，曲面穿入小孔快速加工，黃紅銅電極皆可；
（4）工作臺X、Y軸配有光柵數顯。碰邊定位功能，操作方便；
（5）Z軸具有定深功能，電極接觸工件自動清零，定深結束自動回退至所設高度；
（6）數字自適應脈沖電源技術，獨特的快速SML回路，電極消耗低，加工表面平滑無毛邊；
主要參數
項目 | 參數 | |||||
機床型號 | DZ703-430 | DZ703-450 | DZ703-640 | DZ703-855 | DZ703-1060 | |
電極直徑 | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | 0.3- 3.0mm | |
工作液槽尺寸（長×寬×高） | 680×450×40mm | 710×470×40mm | 850×470×40mm | 1300×820×300mm | 1500×920×300mm | |
工作臺面尺寸（長×寬） | 450×380mm | 500×400mm | 600×400mm | 1000×650mm | 1200×800mm | |
工作臺XY軸行程 | 400×300mm | 450×350mm | 600×400mm | 800×550mm | 1000×600mm | |
Z軸伺服行程 | 320mm | |||||
Z軸輔助行程 | 300mm | |||||
工作臺到導向器最小/最大距離 | 50-350nm | |||||
最長電極長度 MAX. Length of Electrode | 500mm | |||||
旋轉頭(C軸)轉速 | 20-120rpm | |||||
工作液最大壓力 | 8Mpa | |||||
最大工件重量 | 300kg | |||||
電源 | 3×380V ±10% ,50/60Hz | |||||
最大加工電流 | 30A | |||||
功率 | 4.0KVA | |||||
最大加工速度 | 10-100nnn/min | |||||
顯示方式 | 數顯 | |||||
各軸運動方式 | X、Y軸手動、Z軸伺服控制 | |||||
各軸分辨率 | 1μm | |||||
最小驅動單位 | 1μm | |||||
Z軸驅動方式 | 混合伺服 | |||||
加工液過濾方式 | 線隙式 | |||||
工作液桶容量 | 25 Liters | |||||
機器重量 | 510kg | 530kg | 580kg | 530kg | 580kg | |
機床外觀尺寸 | 1120×1200×2000mm | 1220×1200×2000mm | 1420×1260×2000mm | 1220×1200×2000mm | 1420×1260×2000mm | |
